        在設計振動分析儀時應考慮溫度、濕度、腐蝕性空氣、軸表面速度、軸材料及表面潔度、傳感器所接觸的工作介質（如水、油、空氣或蒸汽）、振動和沖擊（三個主軸上）、氣動噪聲、磁場、傳感器的端部臨近的金屬物質、電源電壓波動及瞬變等因素的影響。

        希望振動分析儀有直讀式儀器的在線標準，還有合適的分離輸出，以允許需要時作進一步分析。

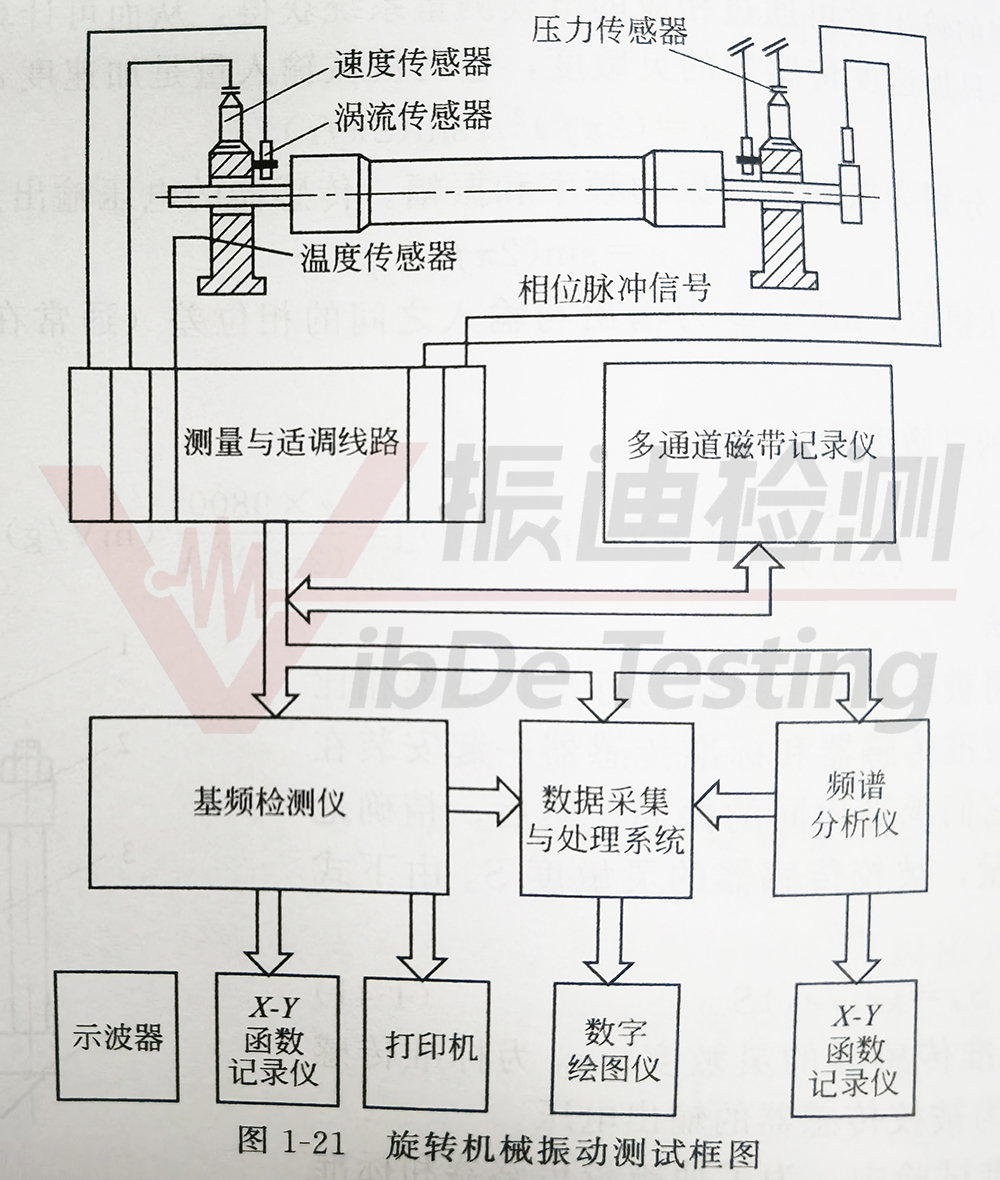

圖1-21給出了旋轉機械振動測試的一般框圖,它不是一成不變的,根據問題研究的需我,機器的特點以及手頭現有儀器的情況可有所變化。

如圖1-21所示出的振動分析儀可以劃分為兩大部分。前一部分包括傳感器和專用測量適調感器線路,這一部分的功能在于將機械測量量*終變換為可以被一般分析測量?jì)x器所接受的,并具有歸一化機電靈敏度的電壓信號。后一部分的功能在于將前面所獲得的原始電壓信號加以分析、處理和取得所要的數據。

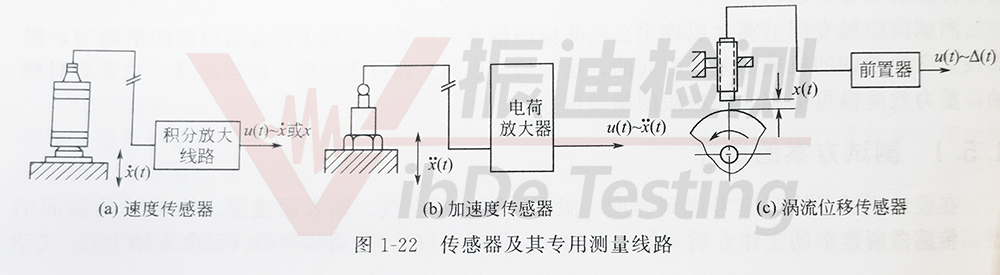

傳感器是將機械測量量轉換為電量的機電轉換裝置。傳感器的性能及種類都直接影響整個振動分析儀的功能。在旋轉機械測試裝置中,常用的傳感器有兩種類型，它們是慢變信號傳感器和快變信號傳感器。慢變信號傳感器主要用于測量溫度、壓力、流量等慢變信號。而快變信號傳感器則主要用于測量振動和轉速等快變信號?？熳冃盘杺鞲衅黝~又分速度傳感器、加速度傳感器及位移傳感器。這些傳感器及其專用測量線路分別如圖 1-22(a)～(c）所示。由于振動測量比較復雜，本小節以振動測量為例來說明測量系統的選擇。

慣性式速度傳感器適用于測量軸承座、機殼及基礎的一般頻帶內的振動速度和振動位移（經積分后）。其頻帶為5～500Hz（即300～30000/min）。測量更低內頻率時,要求采用具有擺式結構的速度傳感器。少數場合也有利用速度傳感器配上一特制的“軸鞍”用以測量子的**振動。壓電式加速度傳感器適用于測量軸承座機殼等的**運動。它具有較寬的頻帶,一般可以為0.2Hz～20kHz，因此比較適合于測量高轉速機器及因氣流脈動或滾動軸承噪聲等引起的高頻振動。
