以下將針對最常見機械問題所呈現的頻譜加以說明，作為基礎振動頻譜分析之概念，惟于實際從事設備振動分析診斷時，應充分掌握前述之各種資訊，靈活運用振動原理及量測技巧，方能有效掌控設備真正問題及其嚴重性，切忌以套用簡易頻譜分析診斷法則，而給予設備錯誤診斷，切記一個錯誤的診斷除會(huì )增加保養成本外，亦會(huì )快速導致機械維修人員對振動分析技術喪失信心。

從事振動分析診斷者，應本振動分析第一法則：

「知之為知之，不知為不知，是知也?！巩敯l(fā)現無法確認的問題時，適時請教振動分析專家，可避免錯誤診斷，亦可提昇自己的診斷技術。

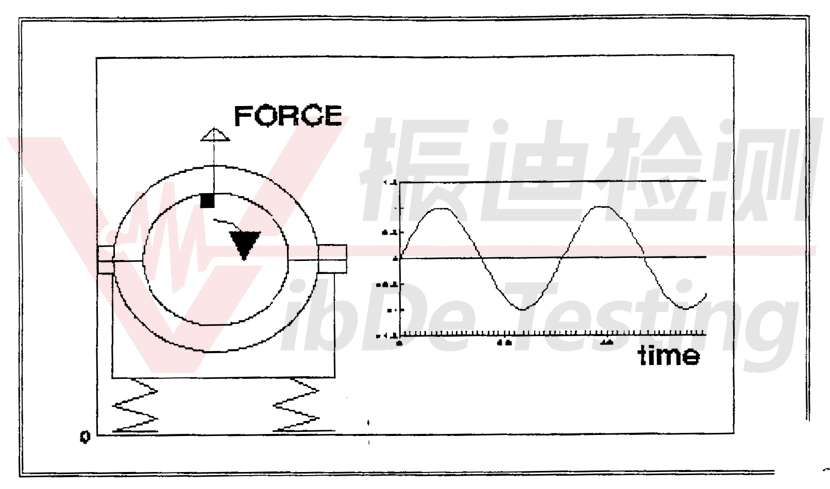

1.平衡不良狀況診斷

a.當轉動件慣性軸心線與轉動軸心線不在同一直線上時，此轉動件即為平衡不良

b.造成轉動件不平衡的原因

.轉動件本身形狀不對稱

.加工製造上的公差

.組裝安裝不當

.轉動件于運轉時變形

.轉動件破損磨耗

.轉動件附著異物

平衡不良頻譜特性:

.振動頻譜主要發生于一倍轉速

.振動方向通常都發生于徑向軸向振幅很小，遠小于徑向之1/3

.不論在徑向或軸向， 2倍、3倍、4倍頻之振動，幾乎沒有

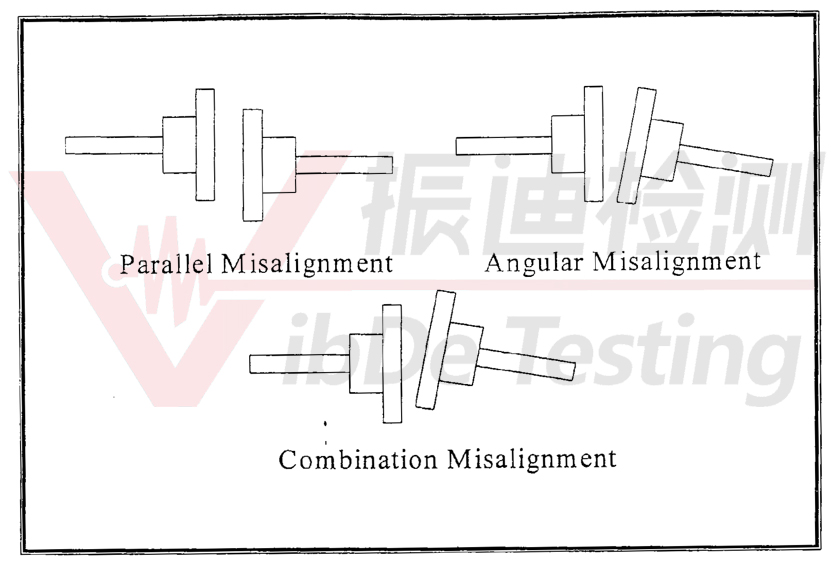

2.對心不良狀況診斷

a.所謂對心不良是指聯結在一起的兩臺設備的運轉中心線不在同一直線上

b.對心不良的徵狀

.軸承、軸封、聯軸器、轉軸提早損壞。

.軸承位置有高溫甚至大量排出潤滑油等現象。

.基礎樁螺絲有鬆脫現象。

.聯軸器間隙過大或破損。

.聯軸器有高溫現象且橡塑膠聯軸器會(huì )有粉末排出。

.馬達運轉電流偏高。

.軸承損壞在軌道上有180度與內外對稱磨損現象

3.對心不良頻譜特性

a.振動頻率主要發生于1倍、 2倍或3倍轉速上

b.因大部份之不對心乃混合式不對心(角度式+平行式) ，故振動方向同時來自于徑向和軸向

4.軸彎曲狀況診斷

a.軸中心處的彎曲會(huì )造成1倍轉速頻率之振動，振動方向主要發生于軸向

b.靠近聯軸器的彎曲會(huì )造成2倍轉速頻率之振動，振動方向亦發生于軸向
