       多功能振動分析儀Viber X5 旋轉失速是壓縮機中最常見的一種不穩定現象。當壓縮機流量減少時，由于沖角增大，葉柵背面將發生邊界層分離，流道將部分或全部被堵塞。這樣失速區會(huì )以某速度向葉柵運動的反方向傳播。實驗表明，失速區的相對速度低于葉柵轉動的絕對速度。因此，我們可以觀察到失速區沿轉子的轉動方向以低于工頻的速度移動，故稱分離區這種相對葉柵的旋轉運動為旋轉失速。
      旋轉失速使壓縮機中的流動情況惡化，壓比下降，流量及壓力隨時間波動。在一定轉速下，當入口流量減少到某一值時，機組會(huì )產生強烈的旋轉失速。強烈的旋轉失速會(huì )進一步引起整個壓縮機組系統的一種危險性更大的不穩定的氣動現象，即喘振。此外，旋轉失速時壓縮機葉片受到一種周期性的激振力，如旋轉失速的頻率與葉片的固有頻率相吻合，則將引起強烈振動，使葉片疲勞損壞造成事故。 多功能振動分析儀Viber X5
1． 振動發生在流量減小時，且隨著流量的減小而增大；
2． 振動頻率與工頻之比為小于1的常值；
3． 轉子的軸向振動對轉速和流量十分敏感；
4． 排氣壓力有波動現象；
5． 流量指示有波動現象；
6． 機組的壓比有所下降，嚴重時壓比可能會(huì )突降；
7． 分子量較大或壓縮比較高的機組比較容易發生。 振動分析儀Viber X5

      旋轉失速嚴重時可以導致喘振，但二者并不是一回事。喘振除了與壓縮機內部的氣體流動情況有關之外，還同與之相連的管道網絡(luò )系統的工作特性有密切的聯系。
      壓縮機總是和管網聯合工作的，為了保證一定的流量通過管網，必須維持一定壓力，用來克服管網的阻力。機組正常工作時的出口壓力是與管網阻力相平衡的。但當壓縮機的流量減少到某一值時，出口壓力會(huì )很快下降，然而由于管網的容量較大，管網中的壓力并不馬上降低，于是，管網中的氣體壓力反而大于壓縮機的出口壓力，因此，管網中的氣體就倒流回壓縮機，一直到管網中的壓力下降到低于壓縮機出口壓力為止。

     這時，壓縮機又開始向管網供氣，壓縮機的流量增大，恢復到正常的工作狀態。但當管網中的壓力又回到原來的壓力時，壓縮機的流量又減少，系統中的流體又倒流。如此周而復始產生了氣體強烈的低頻脈動現象——喘振。
喘振故障的識別特征：
1． 產生喘振故障的對象為氣體壓縮機組或其它帶長管道、容器的氣體動力機械；
2． 喘振發生時，機組的入口流量小于相應轉速下的最小流量；
3． 喘振時，振動的幅值會(huì )大幅度波動；
4． 喘振時，振動的特征頻率一般在1~15Hz之內；與壓縮機后面相聯的管網及容器的容積大小成反比；
5． 機組及與之相連的管道等附著物及地面都發生強烈振動；
6． 出口壓力呈大幅度的波動；
7． 壓縮機的流量呈大幅度的波動；
8． 電機驅動的壓縮機組的電機電流呈周期性的變化；
9． 喘振時伴有周期性的吼叫聲，吼叫聲的大小與所壓縮氣體的分子量和壓縮比成正比。

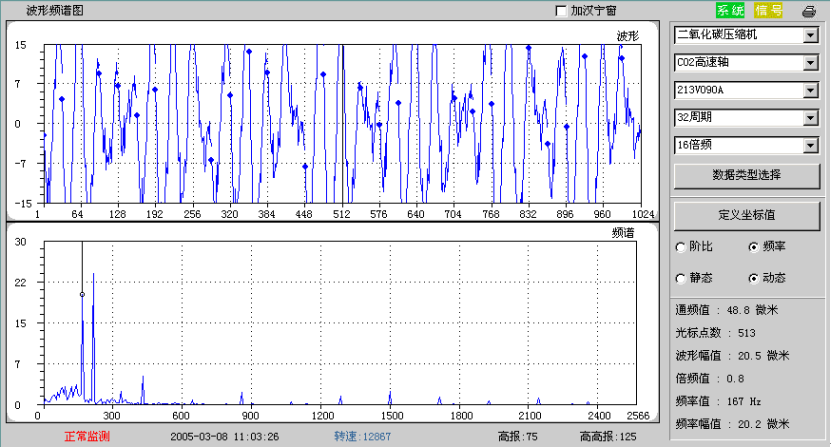

                                       CO2壓縮機存在旋轉失速時的波形頻譜圖

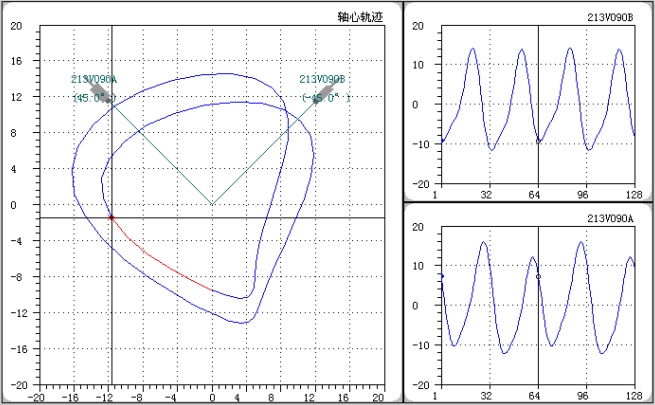

           CO2壓縮機存在旋轉失速時的軸心軌跡圖
