多功能測量?jì)xVIBER X5校正江蘇奧喜?；ひL(fēng)機故障案例

風機現場情況：2臺引風機需要做振動檢測分析

傳動方式：電機直連式

葉輪直徑：約1000mm

轉體重量：約100kg

平衡等級：ISO10816-3 A級標準

校正面數：雙面

風機在運行時葉輪旋轉噪音偏大，現場設備維護人員懷疑風機存在動平衡不良，但是沒有數據依據，與我司工程師通過技術交流之后，判斷可能是動平衡不良造成的噪音偏大，具體原因需要到現場進行詳細地頻譜數據采集才能判斷。

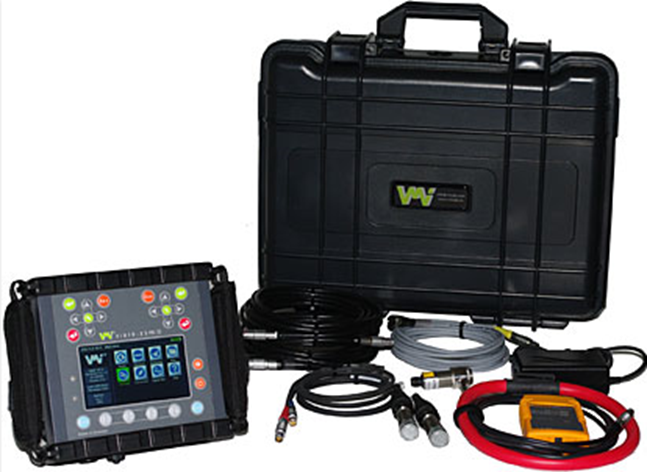

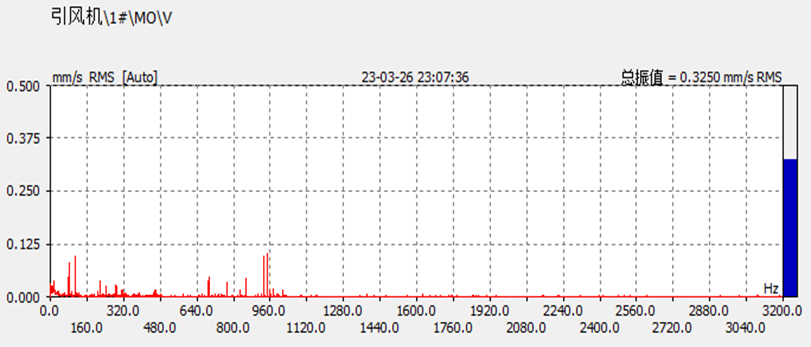

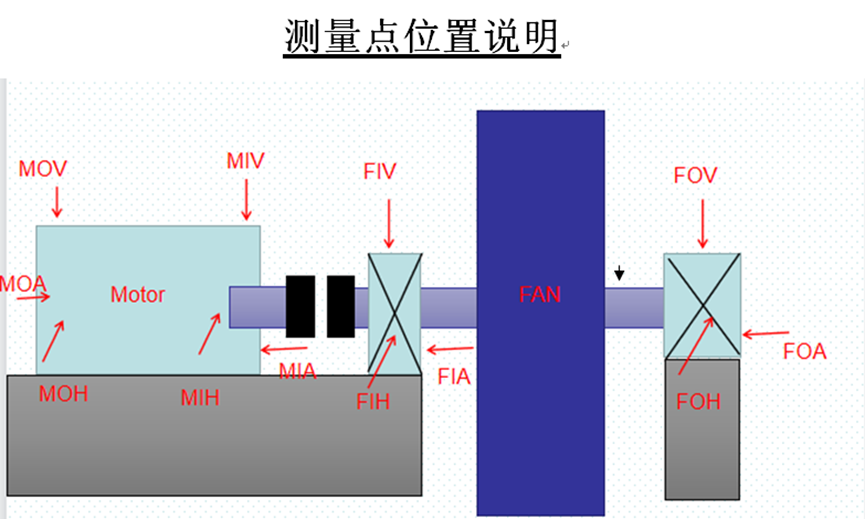

振迪檢測工程師攜帶瑞典原裝進口的多功能測量分析儀VIBER X5到客戶現場進行動平衡校正，根據以前經驗，初步可以確定是動平衡不良造成的振動偏大，需要明確數據支撐。先對1號引風機進行了振動檢測，通過風機所有測點的振動數據來看，主要振動頻率為風機一倍轉速頻率13.3Hz，通頻值為4.94mm/s RMS因振幅超出ISO10816-3 B級標準， VIBER X5諧波和頻譜的譜圖可以明確看出1倍頻偏大。結合風機驅動側軸承水平向與垂直向相位差接近90°，轉子的動平衡不穩定；確定風機振動偏大的原因就是引風機葉輪動平衡不良引起的。 接下來對2號引風機進行了振動檢測，2號引風機值在正常范圍內，持續監控振動值即可。

多功能測量分析儀VIBER X5具有數據采集、頻譜分析等功能，能夠使用戶準確判斷是否為動平衡問題。轉子作為機械系統的重要組成部分，必須對轉子進行平衡，使其達到允許的平衡精度等級，或使因此產生的機械振動幅度降在允許的范圍內。

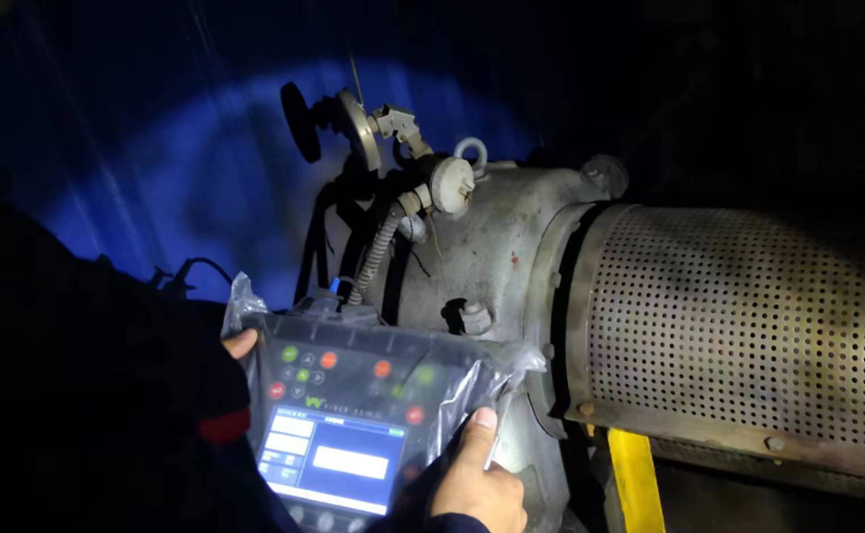

在現場施工人員的配合下，我們著手對1號故障引風機進行動平衡校正。葉輪不平衡較輕的一端位置，使用動平衡增重法，在校正過程中多功能測量分析儀VIBER X5會(huì )監測主軸的振動狀態告知平衡塊調整角度，陸續測試加重到1400克后，一倍頻振動值由4.94mm/s RMS降低到1.07mm/s RMS值，所有測點的振動值均符合ISO10816-3 A級標準達到客戶要求。動平衡校正能保障軸承與主軸的壽命。
