想要對齒輪箱進行振動分析，首先要了解齒輪箱的故障特征，下面由振迪檢測來為您講述齒輪箱的故障特征。

正常狀態頻譜：

正常狀態頻譜顯示1X和2X轉速頻率和齒輪嚙合頻率GMF；

齒輪嚙合頻率GMF通常伴有旋轉轉速頻率邊帶；

1、齒載荷的影響

齒載荷的影響癥狀特征：

齒輪嚙合頻率往往對載荷很敏感；

高幅值的齒輪嚙合頻率GMF未必說明齒輪有故障；

每次分析都應該在最大載荷下進行。

2、齒磨損

齒磨損癥狀特征：

激起自振頻率同時伴有磨損齒輪的1X轉速頻率的邊帶說明齒磨損；

邊帶是比齒輪嚙合頻率GMF更好的磨損指示；

當齒輪的齒磨損時齒輪嚙合頻率的幅值可能不變。

3、齒輪偏心和側隙游移

齒輪偏心和側隙游移癥狀特征：

齒輪嚙合頻率GMF兩側較高幅值的邊帶說明，齒輪偏心側隙游移和齒輪軸不平行；

有故障的齒輪將調制邊帶；

不正常的側隙游移通常將激起齒輪自振頻率振動。

所有的振動尖峰的幅值都較低，沒有自振頻率。

4、齒輪不對中

齒輪不對中癥狀特征：

齒輪不對中總是激起二階或更高階的齒輪嚙合頻率的諧波頻率，并伴有旋轉轉速頻率邊帶；

齒輪嚙合頻率基頻(1XGMF)的幅值較小，而2X和3X齒輪嚙合頻率的幅值較高；

為了捕捉至少2XGMF頻率，設置足夠高的最高分析頻率Fmax很重要。

5、斷齒/裂齒

斷齒/裂齒癥狀特征：

斷齒或裂齒將產生該齒輪的1X轉速頻率的高幅值的振動；

它將激起自振頻率振動，并且在其兩側伴有旋轉轉速基頻邊帶；

利用時域波形最佳指示斷齒或裂齒故障；

兩個脈沖之間的時間間隔就是1X轉速的倒數。

6、齒磨損

擺動的齒癥狀特征：

擺動的齒輪的振動是低頻振動，經常忽略它。

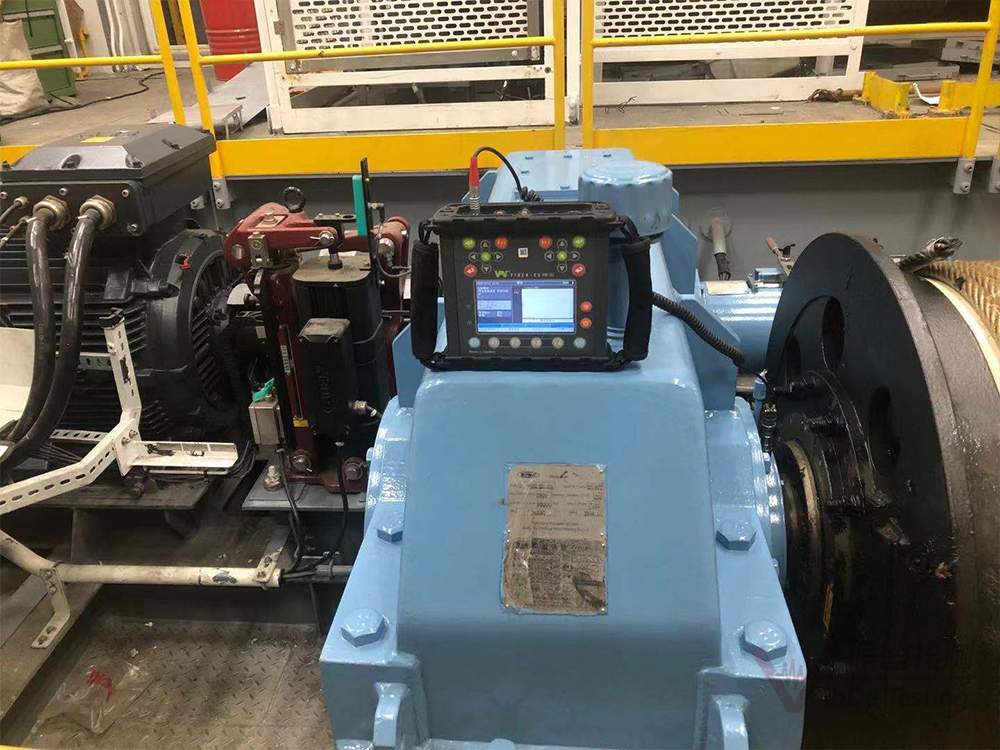

振迪檢測可提供的振動分析服務，適用于齒輪箱、風機、鼓風機、冷卻水塔等轉動設備，如果您也有難以解決的設備故障問題，歡迎前來咨詢，咨詢熱線: 15370388628（微信號相同）。
