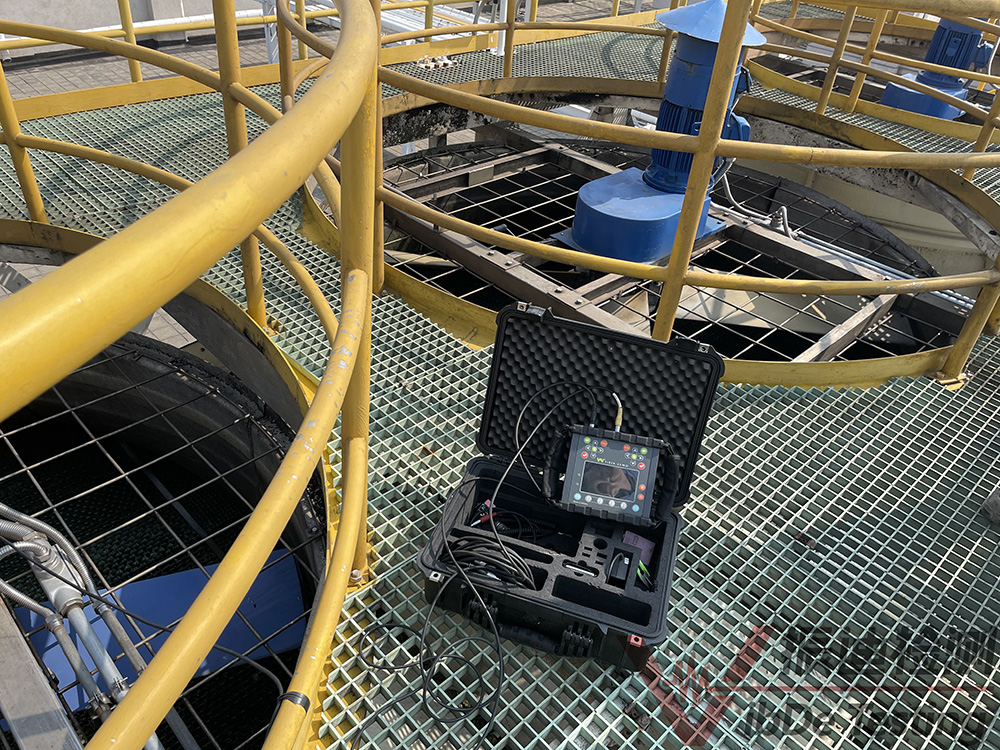

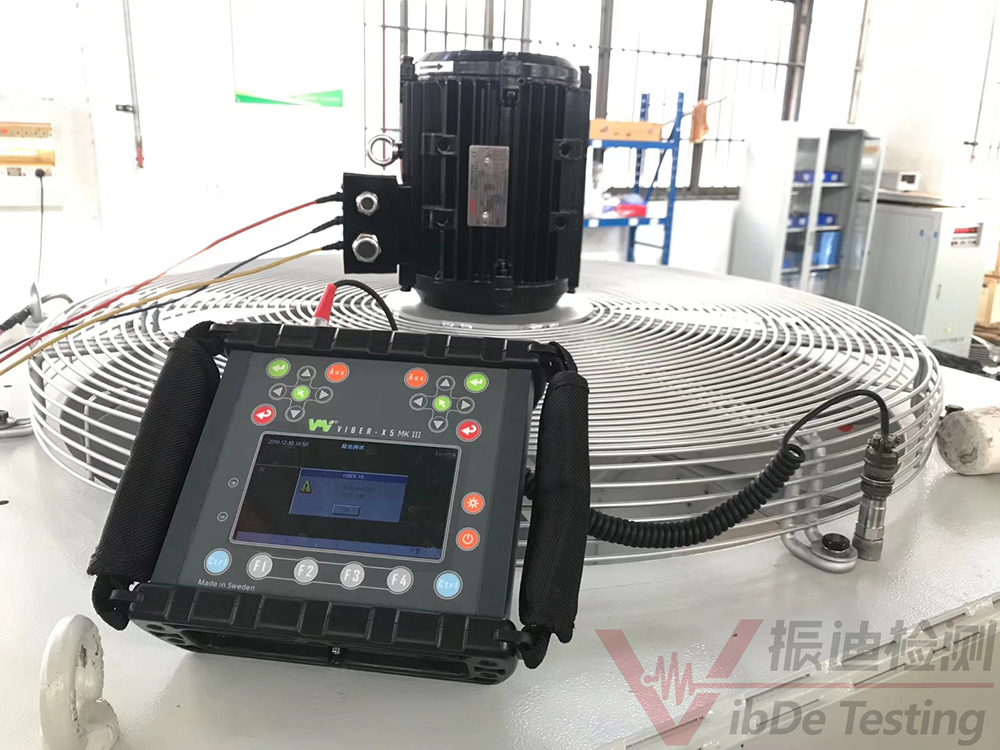

什么是振動分析診斷技術頻譜圖？傳統頻譜圖或半頻譜圖在縱軸上顯示振動的振幅在橫軸上顯示振動的頻率，并且使用來自單個傳感器的已采樣時域波形構建。

振動分析診斷頻譜圖可用于識別轉速頻率、轉速的諧波、次同步和超同步振動頻率、齒輪嚙合顧率、齒輪缺陷頻率、滾動軸承缺陷頻率動葉片和靜葉片通道頻率、邊帶偽信號和工頻噪聲。

全頻譜使用來自一對正交的振動傳感器(通常為軸相對傳感器)的波形。全頻譜在橫軸上顯示進動的頻率和方向。正向進動頻率顯示在原點右側。反向進動頻率顯示在原點左側。

全頻譜是軌跡的頻譜,正反頻率分量對表示軌跡分量(濾波后的軌跡)。全頻譜分量對的各振幅的比率給出了有關各分量的橢圓度和進動方向的信息，這些是故障診斷的重要特性。但是，不存在有關軌跡方向的信息。

頻譜級聯圖是機器啟動或關機期間收集的多組頻譜。級聯圖可由半頻譜、全頻譜圖構成。級聯圖具有與垂直水平和對角關系相關的重要信息。

瀑布圖是通常在穩態運行條件下獲得并相對時間進行繪制的頻譜的集合。瀑布圖也可以使用半頻譜或全頻譜。

如果精心使用,頻譜圖會(huì )成為一個功能強大的工具。由于其適用范圍廣泛,因此人們傾向于使用頻譜圖而排斥其他形式的圖形但是無論頻譜如何強大，也無法代替僅能在其他圖中獲得的信息:極坐標圖和伯德圖中的濾波后振幅和相位軸心軌跡圖中的軸位置信息軌跡中的形狀和頻率信息及時域波形圖中的波形信息。進行全面機械管理時需要上述全部信息。

想了解更多振動分析診斷技術知識，請關注江蘇振迪檢測網站！
